HighFinesse波长计常见问题解答（下）

▍7、为什么多通道开关在所有通道上显示相同的图片？

最有可能的是，多通道开关实际上并没有切换通道。

1.请检查是否所有通信和电源线都已连接。有些开关有外部电源。

2.检查软件是否通信协议设置正确。选择设置|开关设置|开关参数：

TTL（5引脚LEMO）：选择WLMTTLS

RS232：选择COM

USB：选择USBCOMU

对于COM端口连接的光开关，请检查COM端口设置。确保一切都插入，并选择正确的COM端口和波特率+（通常是57600，但旧版本使用9600）。

▍8、我的波长计的温度和压力稳定性如何？

压力稳定性

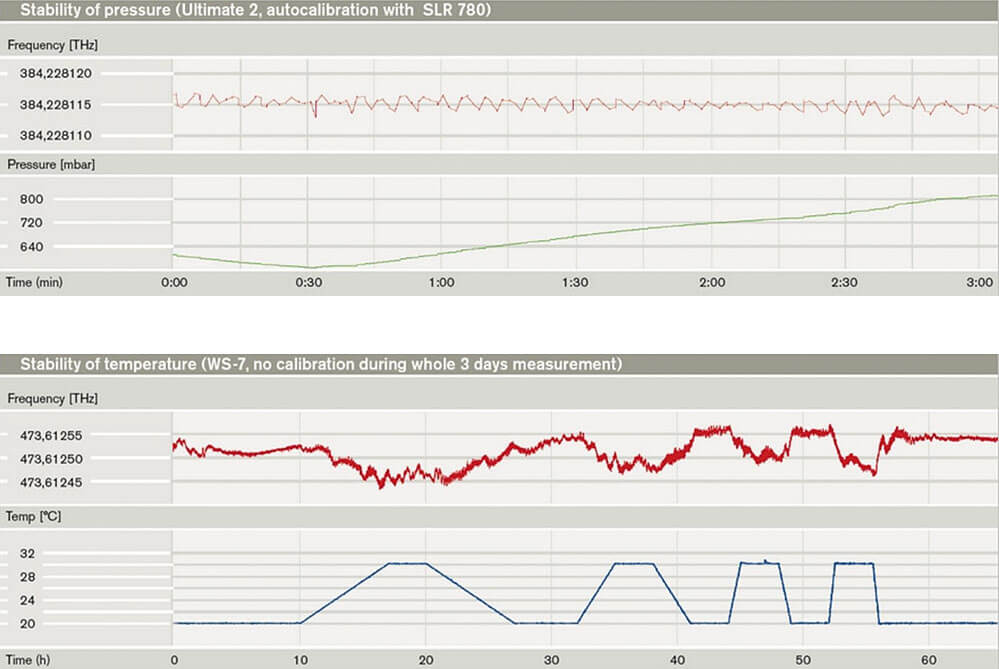

在上图中，您可以看到我们WS系列的样品测量，精度规格为±2 MHz。500-800mbar压力变化情况下测量不受影响

温度稳定性

为了达到最佳效果，波长计在开始测量之前应该与其环境达到热平衡。通常在测量前将其放在实验室1-2小时就足够了。

由于干涉仪的温度在测量中已考虑并经过计算修正，缓慢的温度变化不会影响精度。

在上面的下图中，您可以看到我们的WS7的温度稳定性。波长计在温度剧烈变化的温箱中放置几个小时，只要温度低于2℃/h，温度漂移就会得到很好的补偿。

▍9、什么时候需要用到外部触发选项（TTL）？

脉冲模式（所有波长计）

所有波长计都可以测量连续波和脉冲激光。

如果脉冲激光耦合到任何HighFinesse波长计，它会自动检测传入的脉冲并计算波长。它将把任何输入重频超过其最大测量频率的激光视为准连续光处理。

外部触发选项（TTL）

此选项允许外部触发波长计进行脉冲测量。这在多种情况下很有用，例如，当只需要测量每一个其他脉冲时，低占空比、强背景辐射使阵列充满噪声，或者需要在特定时间组测量单个脉冲（脉冲组）。两种触发模式都可用。两种模式都允许以非常特定的方式定义测量的开始和停止点。

在模式1中，TTL信号开始读出波长计阵列。测量只会在第二个TTL信号时停止。

在模式2中，TTL信号开始读出波长计阵列，其持续用户预定义的时间段。

注意：对于IR-III设备，请阅读手册-或联系我们的客户服务。

▍10、为什么我的波长计的（重新）校准如此重要？

HighFinesse波长计以其坚固的设计而闻名，因为它不包含任何移动部件。仍然需要在建议的校准周期内重新校准设备（参见数据表）。大多数波长计都集成了校准源，可以在几秒钟内快速轻松地校准。

随着时间的推移，温度和压力漂移会影响整个校准曲线。如果不校准高精度波长计，光学器件可能会因温度和压力的变化而发生偏移和倾斜。这会影响绝对和相对精度。

这些微小的异常可以不仅可以通过存储单个波长值的校准数据，还可以通过存储干涉仪的整个干涉图来检测和消除。

注意：校准数据保存在PC的安装文件夹中。当波长计移动到不同的PC时，需要重新安装和校准。不建议将校准数据从一个PC传输到另一个。

▍11、如何找到PID控制器的最佳参数？

为了找到正确的参数并优化PID控制器以获得最准确和最快的激光反馈控制，有时可能是一个真正的挑战。我们在此描述一个快速的过程，为I-和D-计算找到参数P、I、D和时间常数Ta。这个过程基于我们的PID模拟器，它根据您的设置和激光条件估计这些参数。

首先，您需要设置波长计：

设置适当的曝光时间（越小越好）。（例如5毫秒）开始测量并确定重复率（只需在“开始|运行…”对话框中键入“重复率”）。（例如40赫兹）

现在，您需要了解您的激光：

找到一个工作范围，其中激光器在一定范围内处于无跳模范围。此工作范围必须涵盖您想要调节的波长范围。

使用激光控制设置窗口中的“校准”选项卡，在波长计的LC输出上施加0 V，然后按“发送”。wlm显示哪个波长？（例如780.311 nm）

逐步增加输出电压并观察最大不跳模范围范围和放大V/nm。

逐步降低输出电压并观察最大不跳模范围范围和放大V/nm。

现在计算放大倍数（例如7 V/100 pm）

可能还需要限制LC输出的最大/最小电压，以免在调节（模式跳跃）期间导致激光跳跃。因此在激光控制设置窗口的“边界”选项卡中设置这些值。

注意：“测试”输出电压在旧软件版本中可能不可用。然后您需要断开LC电缆并通过外部电源施加所需电压，以找出0 V波长和放大。

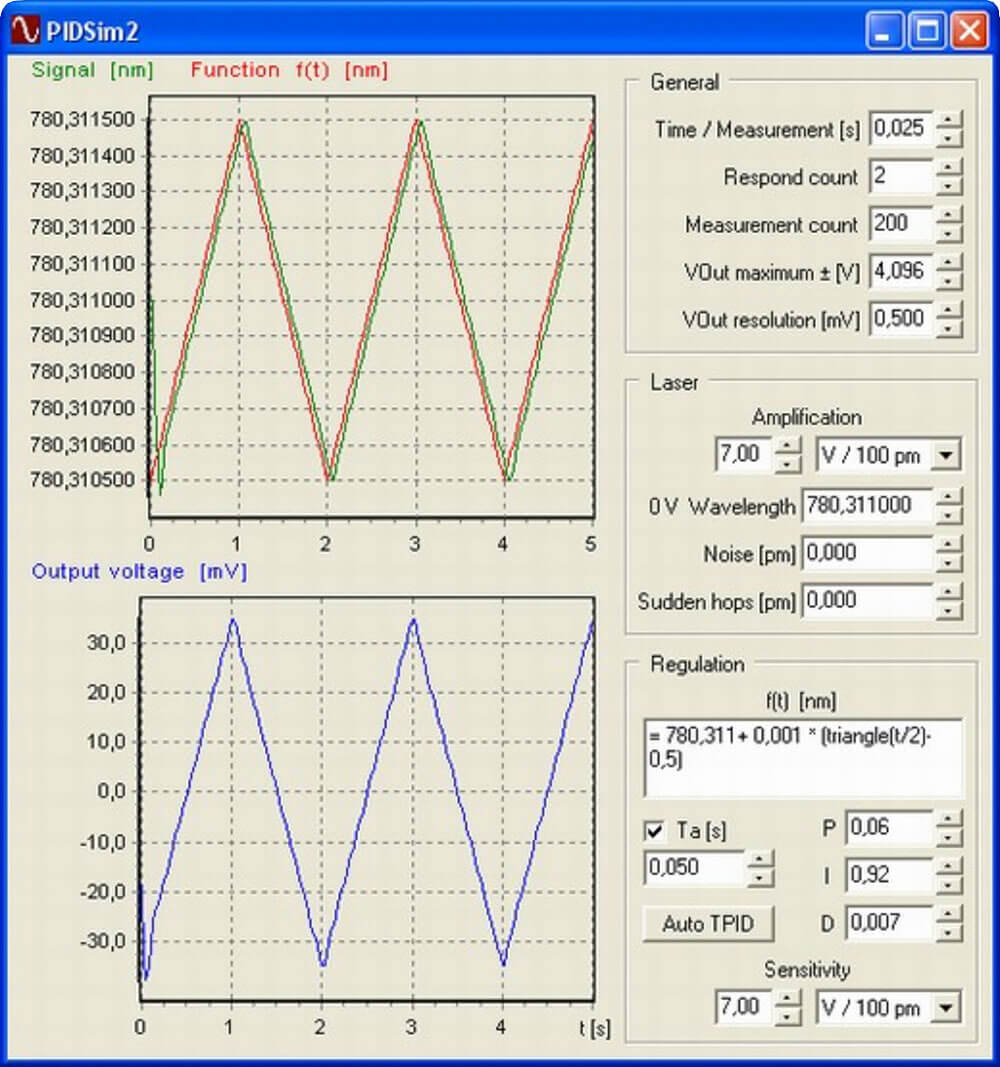

运行“PID模拟器：

您需要调整常规和激光设置以适应您的实验条件：

一般设置：

时间/测量=1/重复率（例如1/40 Hz=25 ms=0.025 s）

测量计数仅用于显示功能，对计算（-速度）没有影响。

最大V_out=±4096 mV（这是wlm可以给出的最大范围）

V_out分辨率=0.5 mV（最大14位分辨率，不要更改！）

激光设置：

输入您在上面确定的放大和0 V波长。

噪声和突然跳跃通常可以留下\"0\"。

规范：

公式：在不跳模范围内使用任何您想要的东西（例如f（t）=780.311+0.001*（△（t/2）-0.5）以查看激光如何反应）

Ta，P，I和D，您可以留空，因为这些值是自动估计的。

“sensitivity”应为激光放大时的值。

现在您已经输入了所有所需的值。按“Auto TPID”开始迭代，并等到“Auto TPID”-按钮再次变成纯黑色。

模拟器现在尝试找到与您的初始参数相对应的最佳设置。您可以在激光控制设置窗口中使用这些参数，也许可以稍微调整一下以优化您的反馈循环。

如果控制器不能正确使用找到的参数，您可能需要使用略有不同的初始值重复该过程。您对自己的条件和激光特性越了解，估计值就越好。

如果您更改激光控制设置中的公式，您需要在模拟器中使用相同的公式并再次运行它！
