Moku:Pro云编译功能的基本步骤

日期：2023-01-06 浏览量：595

▍前言

Moku Cloud Compile云编译（MCC）是Liquid Instruments Moku产品的一项功能，该功能允许用户在Moku设备内运行自定义逻辑。创建此自定义逻辑的基本工作流程是：

1. 01登录MCCWebIDE并创建项目

2.


3. 02编写HDL逻辑，从转换器工具上传逻辑或加载示例

4.


5. 03构建设计

6.


7. 04将设计部署到您的Moku。

8.

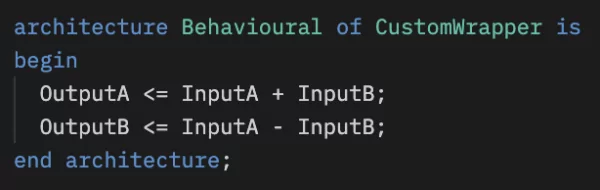

9. 所有Moku云编译模块都只是提供CustomWrapper实体体系结构的VHDL实体。CustomWrapper定义了信号输入端口、信号输出端口和控制寄存器，并由Liquid Instruments预先定义。以下片段显示了由前两个输入的和差驱动的前两个输出。在典型配置中，输入端口可能是来自ADC或其他仪器的数字化信号；输出可能连接到其他仪器或直接连接到DAC。

10.


11.


根据硬件配置和信号源，输入和输出具有不同的缩放。一旦你有了这样一个实体，你需要将它部署到你的Moku，本文将向您演示具体步骤。

▍查找文档

有关最新的留档，请参阅Moku Cloud Compile留档站点或在登录后单击基于Web的IDE屏幕左下角的帮助按钮。

▍登录到Moku Cloud Compile

Moku Cloud Compile使用基于Web的集成开发环境（IDE），您可以在其中编写代码并构建设计。https://compile.liquidinstruments.com打开页面。

如果这是您第一次访问，请注册一个帐户或立即使用Google帐户登录。如果您已经创建了用户名和密码，请在登录屏幕上输入它们。该平台的账号支持在Open Beta期间免费注册。

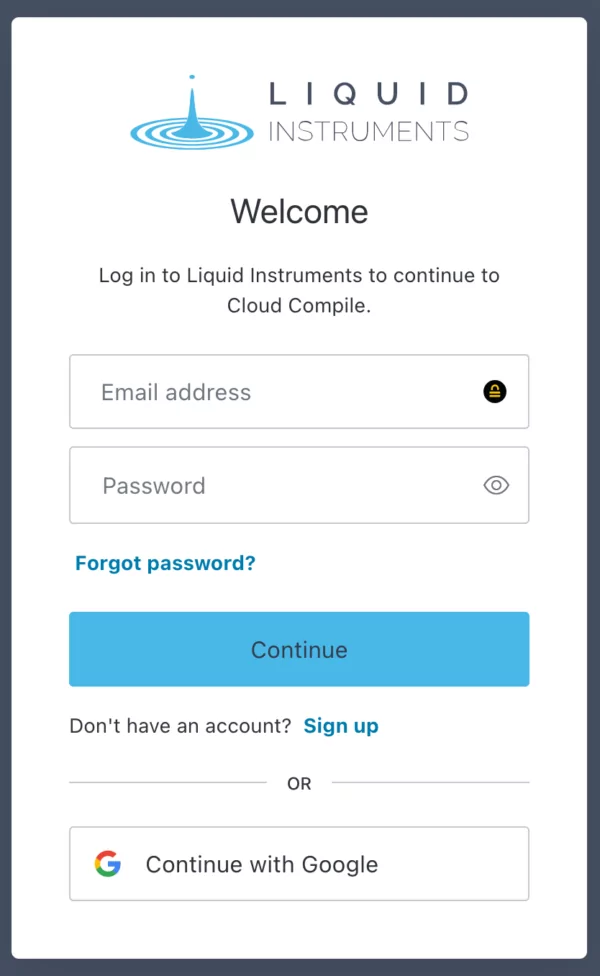

云编译功能登录界面

▍创建您的第一次云编译

创建新项目

IDE显示的第一个屏幕是项目屏幕，您可点击右上角的按钮创建一个新项目。

撰写代码

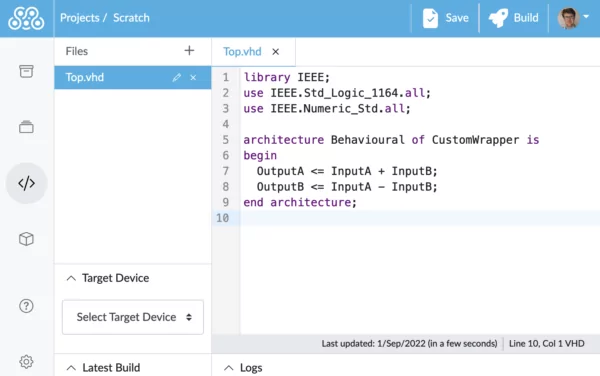

从左侧的文件选项卡创建一个新文件并输入文件名。您的代码可以在右侧的编辑器窗格中编写。例如，在输入上面介绍中的简单示例代码后，您的IDE屏幕可能如下所示：

▍链接

要实现您的设计，您必须针对特定设备。设备是硬件（例如Moku：Pro或Moku：Go）和固件（例如版本568）的组合。此外，选择适当数量的插槽，Moku：Pro为4，Moku：Go为2。

▍查找您的固件版本

在桌面应用程序上，右键单击您的Moku，选择并记下固件版本。在iPad上，您可以通过长按设备查看此设备信息。

▍创建或更新您的设备

在设备屏幕上，添加新设备或编辑现有设备。硬件和固件版本必须与您的Moku上的版本完全匹配。

固件不匹配

尝试在Moku上部署MCC设计，其固件版本与其构建版本不同，可能会导致Moku挂起，需要一个上电周期来等待完成。

▍构建您的设计

在您的MCC项目中：

在目标下拉列表中选择新创建的设备

构建您的项目

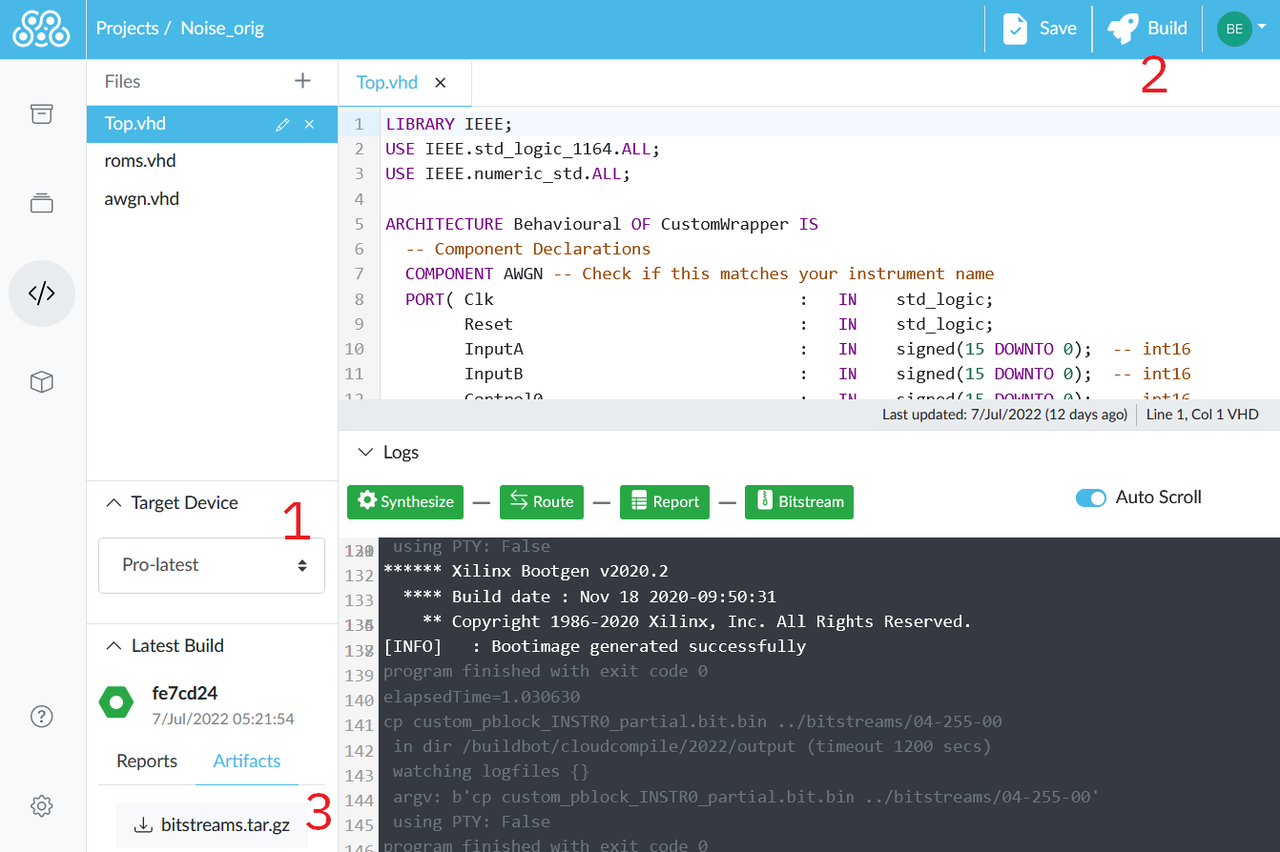

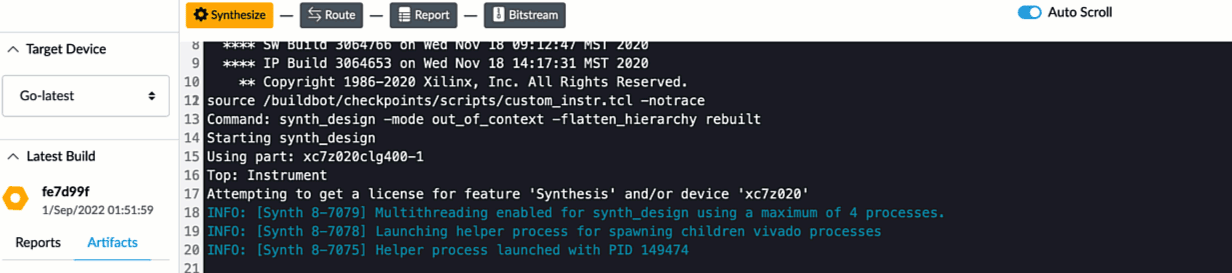

展开日志面板以查看进度。当所有指示器都为绿色时，单击以下载要部署到Mokubitstream.tar.gz

构建时间取决于硬件平台和项目复杂性。Moku：Go上的简单项目将在3-5分钟内构建，而Moku：Pro设计可能需要长达半小时。

下载构建后，下一步是将设计上传到您的Moku。最简单的方法是使用Moku的内置Web界面。

▍查找您的IP地址

Moku的IP地址与其固件版本在同一屏幕上，见上文。

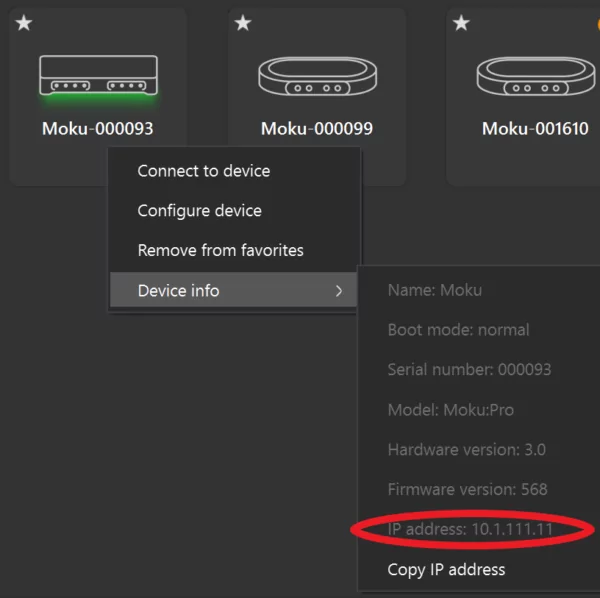

在Moku应用程序中找到您的设备IP地址

在Moku的Web界面上传

在浏览器中导航到该IP地址。例如，如果您找到了Moku的IP，请访问http://10.1.111.11

1. 在右上角选择。您的屏幕可能会有所不同，具体取决于您的Moku上当前运行的内容。

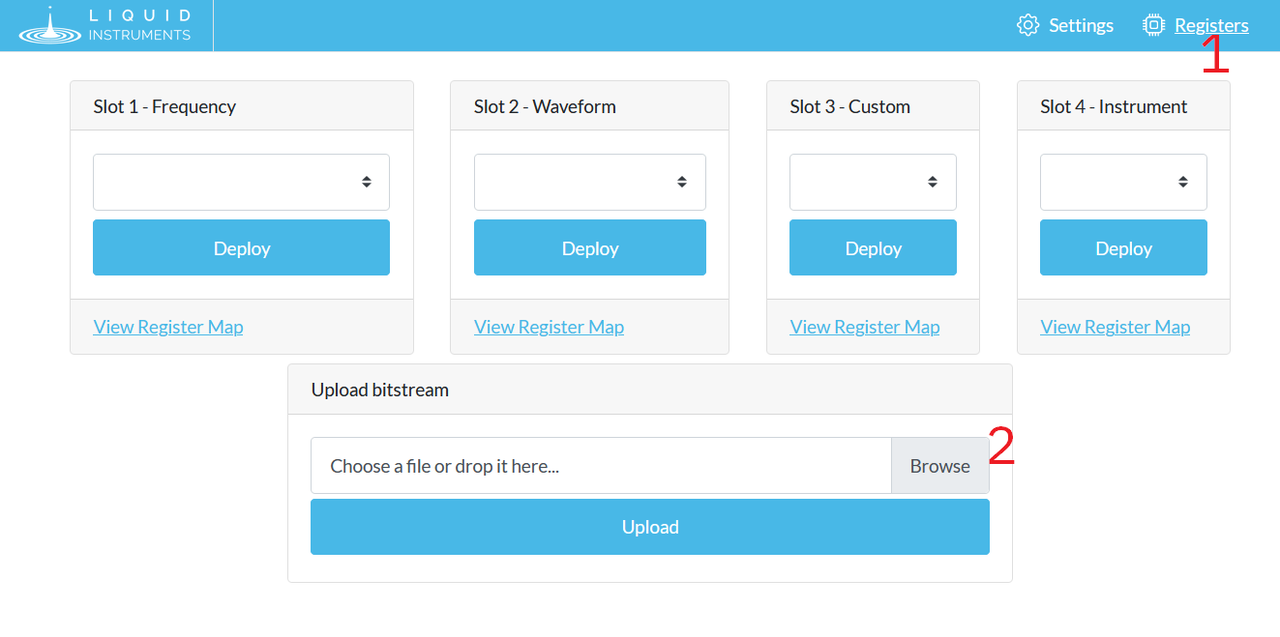

2. 在上传比特流框中上传MCC设计文件。

▍IPv6

请注意，此步骤要求您在浏览器中访问Moku的控制界面，如果您使用的是IPv6“链路本地”地址，则无法访问Moku。

▍在多仪器模式下部署

您的设计现在已在您的Moku上，当您以多仪器模式（MiM）将“云编译”仪器放入插槽时，您的设计现在将被部署。使用MiM配置屏幕将您的设计与任何其他可能需要的仪器一起部署。您还可以使用此屏幕配置MCC设计与Moku上的其他仪器和/或物理BNC连接器之间的路由。

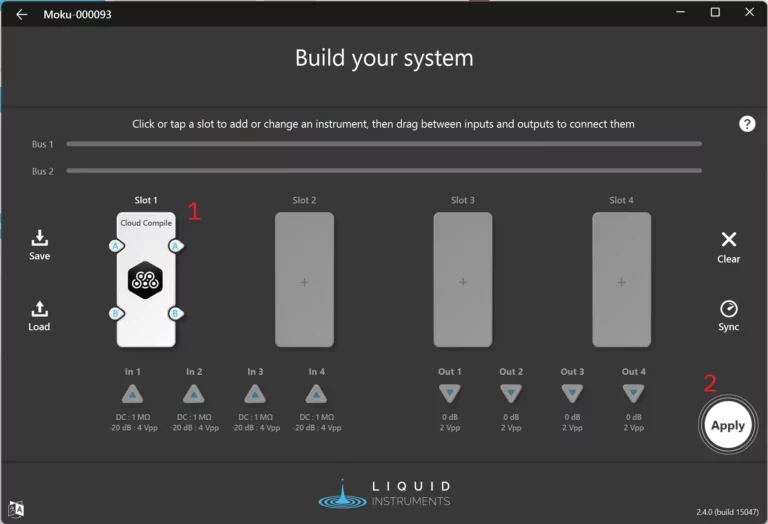

将至少一个Cloud Compile工具添加到您的MiM配置中

应用设置以开始运行您的设计

应用MiM配置后，您可以通过单击已部署的Cloud Compile工具来编辑设计的控制寄存器。



在多仪器模式下，使用系统构建器部署Moku Cloud编译设计

▍多仪器并行使用

以多仪器模式部署云编译后，您可以访问所有Moku功能，以查看您的MCC设计。例如，上面使用的“和差”示例可以通过结合波形发生器和示波器进行测试。左侧的配置还有波形发生器信号和和差信号，这些信号被路由到DAC。右侧的示波器图像显示了1Vpp正弦波和100mVpp斜坡波的和差结果。

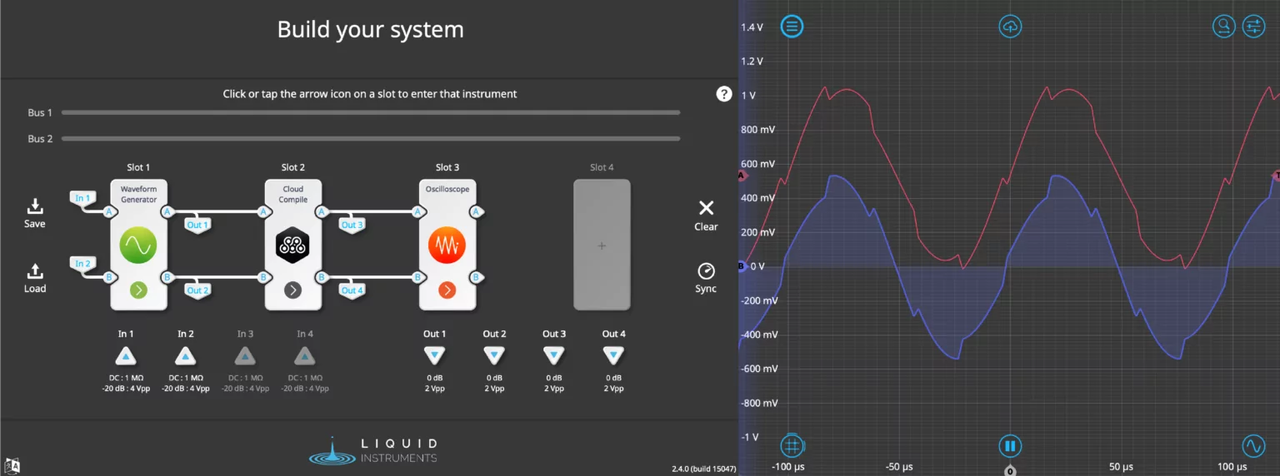

MCC计算输入信号的和与差的MIM配置（左图）。信号由波形发生器产生，结果显示在示波器上（右图）

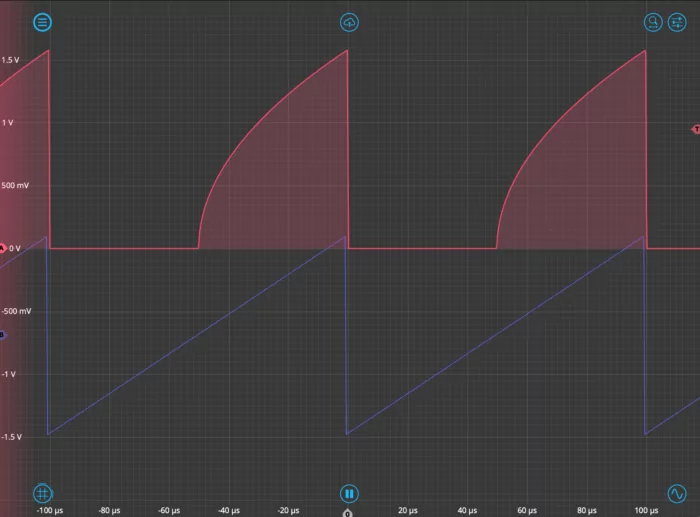

与Moku Cloud Compile设计一起部署的示波器的屏幕截图。此设计取自“平方根”示例，输入信号为蓝色，该值的平方根实时计算，输出并显示为红色。
