数字信号延迟发生器TOMBAK及其应用

日期：2022-05-24 浏览量：978

数字信号延迟发生器TOMBAK提供了几种工作模式，包括独立信号发生器，数字延迟发生器，分频器，Burst发生器，脉冲选择器，电压电平转换器和任意波形发生器(AWG)。数字信号延迟发生器TOMBAK通常用于与EOM、AOM或SOA一起工作，应用包括器件测试、激光定时控制、激光脉冲拾取、光电二极管信号的相机同步等，它也可用于板级OEM集成到您的产品。GUI软件可以让用户完全控制所有模块的功能，它包括几个软件集成的库(LabVIEW VIs, dll, Hexa, Python等)。

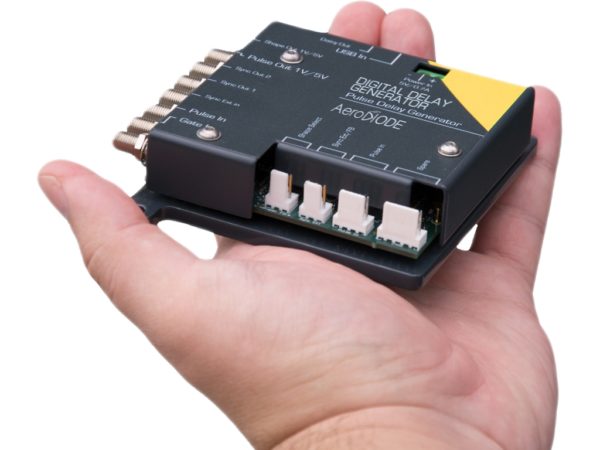

数字信号延迟发生器（TOMBAK）

▍产品特性

延迟分辨率10ps

低至12 ns的插入延迟

< 80 ps RMS抖动

可调阈值电平信号检测低至5mV

可选板装PD输入

150MHz电平转换器

2 ns脉冲分辨率

Gate/Burst Mode发生器

20MHz信号发生器

USB接口

▍产品功能

1、 延迟发生器

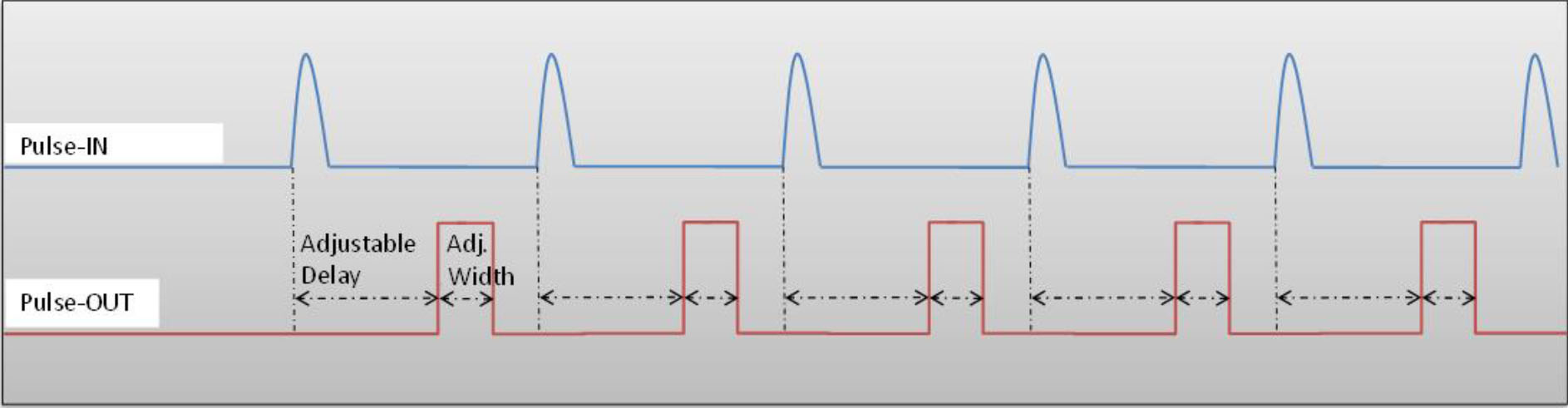

如图所示，TOMBAK可以作为一个信号延迟发生器，输出信号在输入信号的基础上产生延迟，并且输出信号的脉宽可以调节。

2、 突发发生器

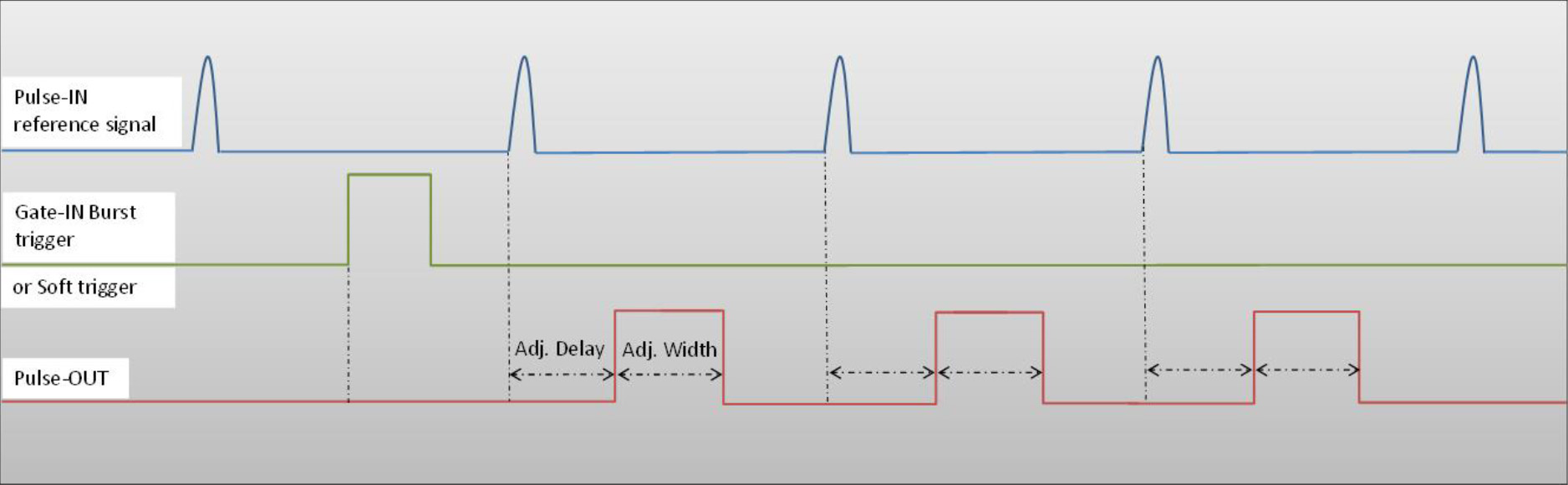

如图所示，TOMBAK可以作为一个突发发生器，输出信号由突发信号控制，并且还可以输出信号的延迟和脉宽。

3、同步控制器

如图所示，TOMBAK可以作为一个同步控制器，输出信号和同步信号同步输出，并且输出信号的脉冲宽度和延时可以调节。

4、 分频器

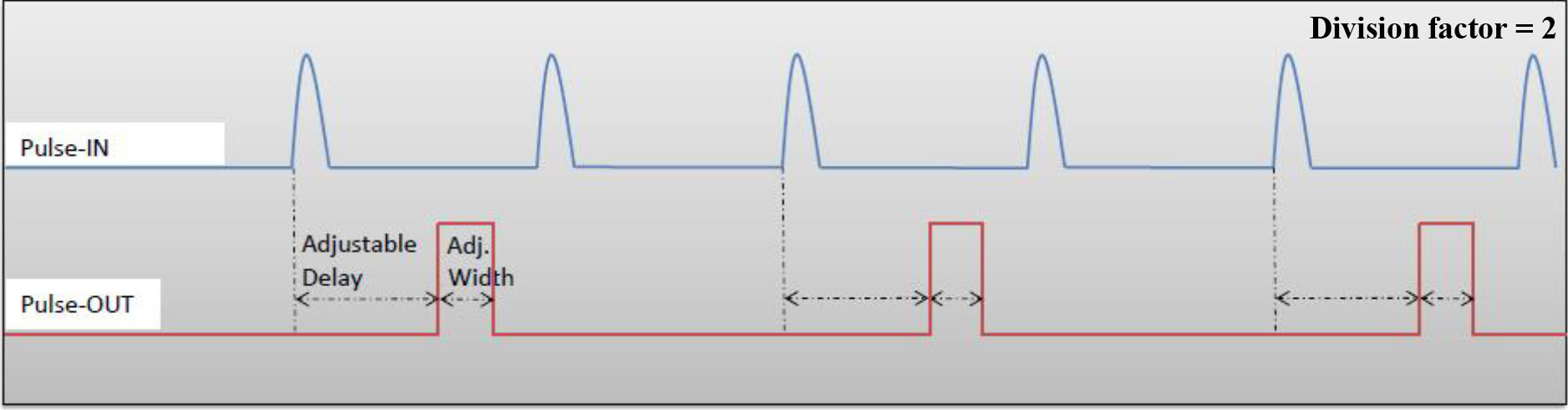

如图所示，TOMBAK可以作为一个分频器，输出信号在输入信号的基础上分频输出，并且输出信号的脉宽和延时可以调节。

5、 电压电平转换器

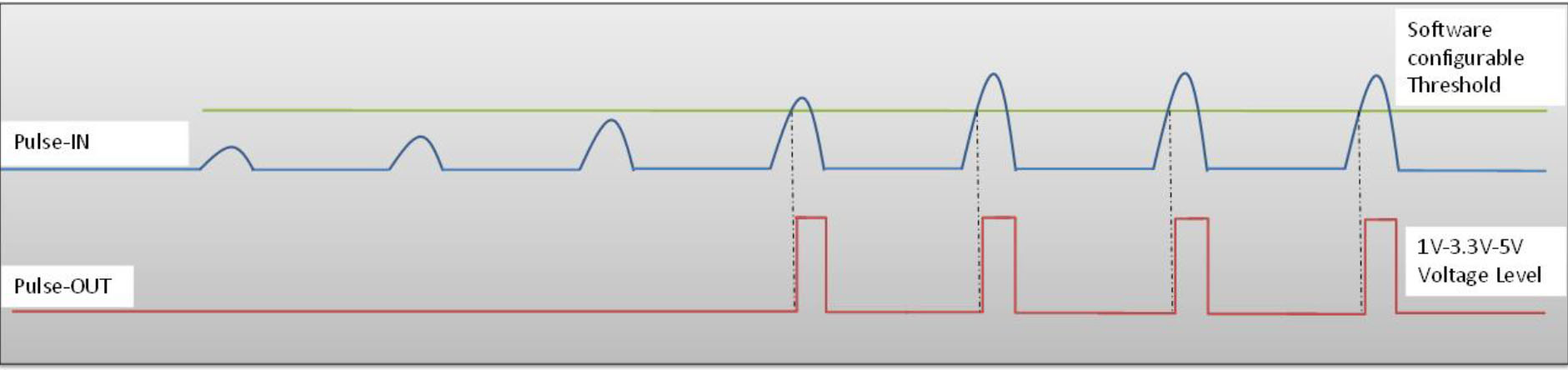

如图所示，TOMBAK可以作为一个电压电平转换器，输出信号根据输入信号的强度阈值转化为数字信号。

▍应用示例-降低激光重复频率

激光器输出的重频为40MHz以上，这种高频信号对探测带来了困难，这时候就需要一种激光降频方案，将重频从40MHz降低为5MHz。

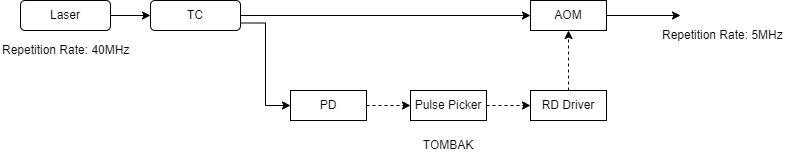

激光降频方案如图所示，利用TOMBAK板载PD将光信号转化为电信号，TOMBAK将电信号的频率降低到所需的频率，再利用降频后的电信号去驱动射频驱动，从而实现激光降频。

○方案优势

• TOMBAK可选择板载PD，实现简单，易于集成；

• TOMBAK可实现5mV信号的检测，不用担心PD输出的信号不过阈值；

• 提供可视化上位机，运行状态可供调节。
