外腔半导体激光器
-
特性
- 可调谐
- 窄线宽
- 便于稳频
- 体积小
- 结构紧凑等
- 概述
ECL801型Littrow 结构外腔半导体激光器的基本原理是利用光栅的色散选择作用，使得激光增益中频率很窄的一部分发射谱反馈至激光管内，增加了出射激光模式的竞争性，使得激光更容易工作在单纵模与窄线宽状态。Littrow 结构外腔半导体激光器中激光管出射的激光通过闪耀光栅的“0”级衍射形成出射激光，“1”级衍射光反射至激光管选择激光频率（图1）。Littrow 结构外腔半导体激光器具有结构简单、便于使用等优点，在我们的设计中加入了电流前馈，使得激光波长的连续调谐范围得到扩展（见图3）。为了激光稳频的需求，ECL801型外腔半导体激光器具有电流调制与PZT调制的功能，可以满足不同用户的要求。

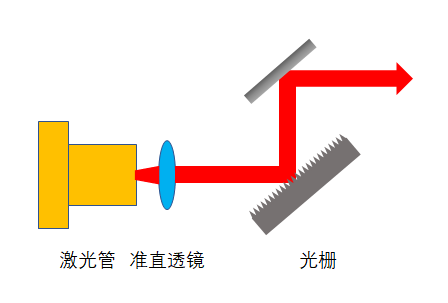

图1 Littrow 结构原理图
图2 外腔半导体激光头

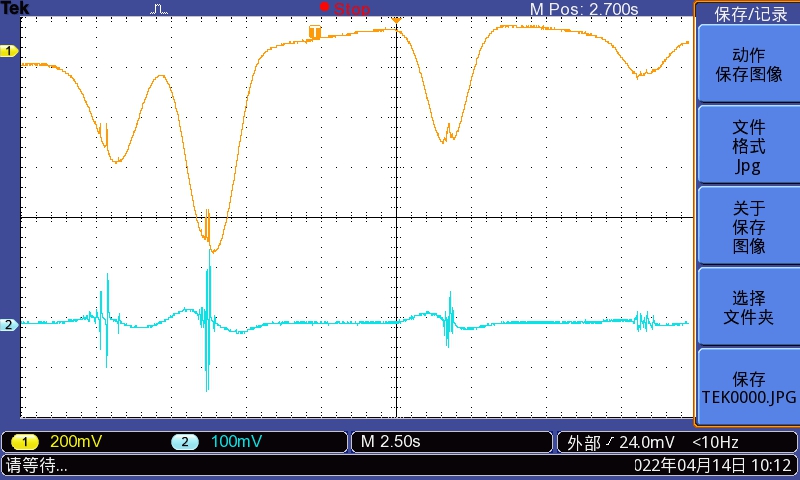

图3 铷原子D2线饱和吸收光谱及误差信号（Rb85与Rb87）

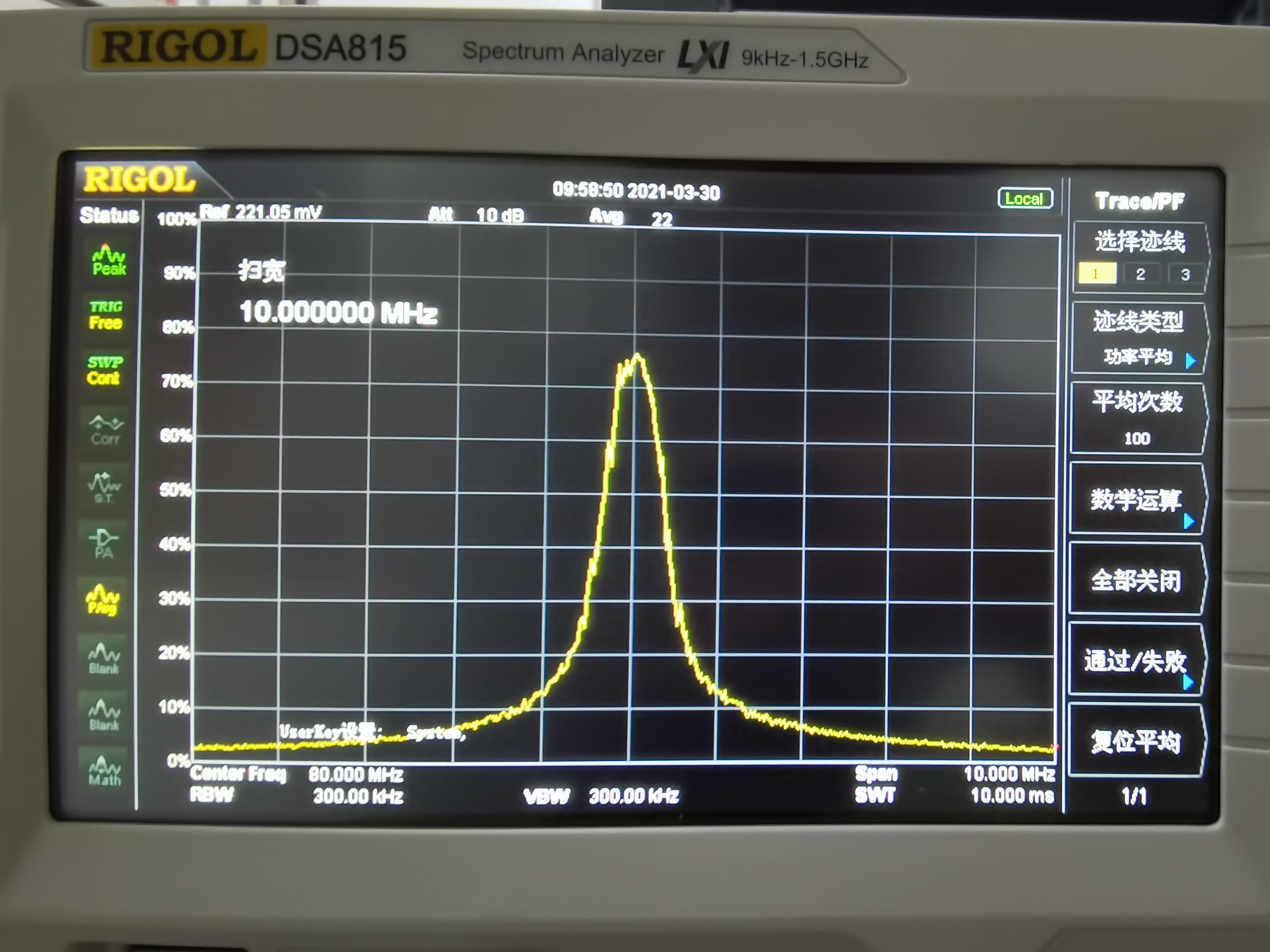

图4 ECL801型外腔半导体激光器激光线宽拍频光谱
产品应用：
激光光谱
环境监测
工业测量等领域
技术指标：
| 中心波长范围 | 369-1650nm |
| 波长粗调范围 | AR：30-50nm；FP：3-10nm |
| 无跳模范围 | AR：10-20GHz；FP：3-20GHz |
| 线宽 | ≤1MHz |
| 最大输出功率 | 10-200mW |
| 功率稳定性 | 空间输出：≤0.05%@10min，≤0.5%@10h（环境温度变化小于2℃）； 光纤输出：≤1%@1h（环境温度变化小于2℃） |
| 光高 | 50mm |
| 光纤耦合 | 保偏光纤（FC/APC）输出，耦合效率≥65%*，消光比≥25dB |
| 驱动温度控制 | 温度控制范围：15-40℃；稳定性：≤1mK@10h |
| 驱动电流控制 | 电流控制范围：0-200mA（max：5V/600mA）； 纹波噪声：≤1uA；长期漂移：≤5uA；反馈带宽：150kHz |
| 驱动高压控制 | 电压输出：0-60V；扫描频率：0.2-20Hz；反馈端口内置PI调节 |
| 尺寸 | 单激光头：142*65*75mm3 ； 驱动电源：3U机箱，标准：387*340*150mm3；稳频：483*340*150mm3 |
| 工作环境 | 温度：20-30℃；湿度：20-70% |
备注：* 耦合效率：耦合头前激光功率/光纤输出功率
技术指标：
中心波长（nm） | 369 | 370-380 | 390-400 | 400-410 | 420-425 | 435-465 | 465-480 | 483-493 | 510-520 |
波长范围（nm） | 2 | 1 | 2 | 3 | 3 | 4 | 4 | 3 | 5 |
输出功率（mW） | 15 | 25 | 20/80 | 150 | 40/80 | 300 | 180 | 120 | 80 |
中心波长（nm） | 633 | 642/658 | 679-690 | 683-688 | 695-708 | 722-737 | 765-795 | 800-840 | 850-880 |
输出功率（mW） | 8 | 80 | 20 | 30 | 30 | 35 | 80 | 50 | 100 |
中心波长（nm） | 894-928 | 925-989 | 989-1088 | 1518-1556 | 1616-1649 | ||||
输出功率（mW） | 80 | 40 | 80 | 100 | 70 |
