Thorlabs技术文章——光学隔离器类型

▍概述

Thorlabs可制造大量的窄带和宽带自由空间光学隔离器 (法拉第隔振器)，它们的工作光谱范围为365 nm - 4550 nm，包括高功率选项。我们还制造光纤隔离器，它们具有用于波长范围从650 nm到2010 nm的偏振无关版本，和用于波长范围从770 nm到2010 nm的偏振相关版本。对于我们的库存产品不能满足需要的客户，我们提供定制隔离器服务，可将最佳的性能增加到我们整个隔离器系列。

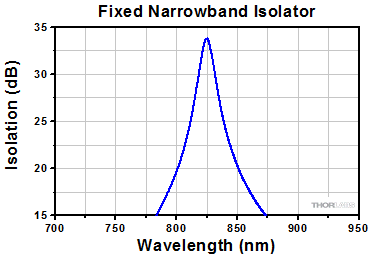

▍固定窄带隔离器

该隔离器设置成在设计波长下旋转45°。偏振器不可调节，并且设置成在设计波长下提供最大隔离度。随着波长变化，隔离度会下降；随着波长变化，隔离度会下降；曲线显示一个代表性的隔离度。

• 固定旋转器元件，固定偏振器




• 偏振相关




• 最小和最廉价的隔离器类型




• 无调谐

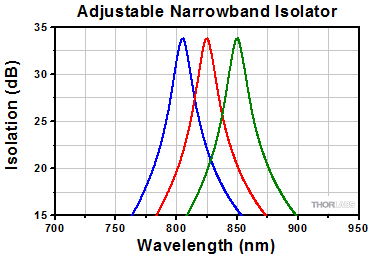

▍可调节窄带隔离器

该隔离器设置成在设计波长下旋转45°。如果使用波长变化，法拉第旋转也会变化，从而降低隔离度。为了重新获得最大隔离度，输出偏振器可被旋转，使隔离度曲线“重新定心”。这种旋转导致正向方向上具有透射损失，它随着所用波长和设计波长之间的差异增大而增大。

• 固定旋转器元件，可调偏振器




• 偏振相关




• 通用隔离器

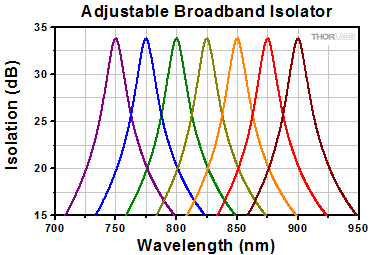

▍可调节宽带隔离器

该隔离器设置成在设计波长下旋转45°。隔离器上有一个调节环，可调节内部磁体中的法拉第旋转器材料的插入量。随着您的使用波长变化，法拉第旋转也会变化，从而降低隔离度。为了重新获得最大隔离度，调节调节环以产生最大隔离度所需的45°旋转。

• 可调旋转器元件，固定偏振器




• 偏振相关




• 调谐过程简单




• 比可调窄带隔离器更宽的调节范围

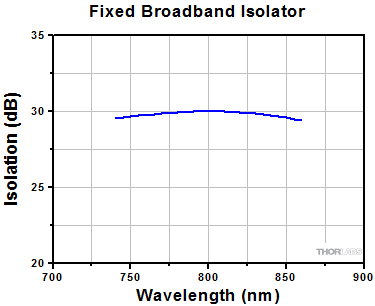

▍固定宽带隔离器

一个45°法拉第旋转器与一个45°石英晶体旋转器耦合，在输出上产生总共90°的旋转。两个旋转器材料的波长相关性一起产生一个顶部平坦的隔离度分布轮廓。该隔离器不需要任何调节就可在指定设计带宽内操作。

• 固定旋转器元件，固定偏振器




• 偏振相关




• 最大隔离度带宽




• 无需调谐

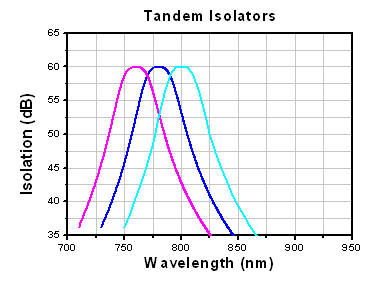

▍串联隔离器

串联隔离器由两个法拉第旋转器串联组成，它们共享一个中央偏振器。由于两个隔离器彼此抵消，输出处的净旋转为0°。我们的串联设计产生可固定或可调节的窄带隔离器。

• 最大60 dB的隔离度




• 偏振相关




• 最高隔离度




• 固定或可调
